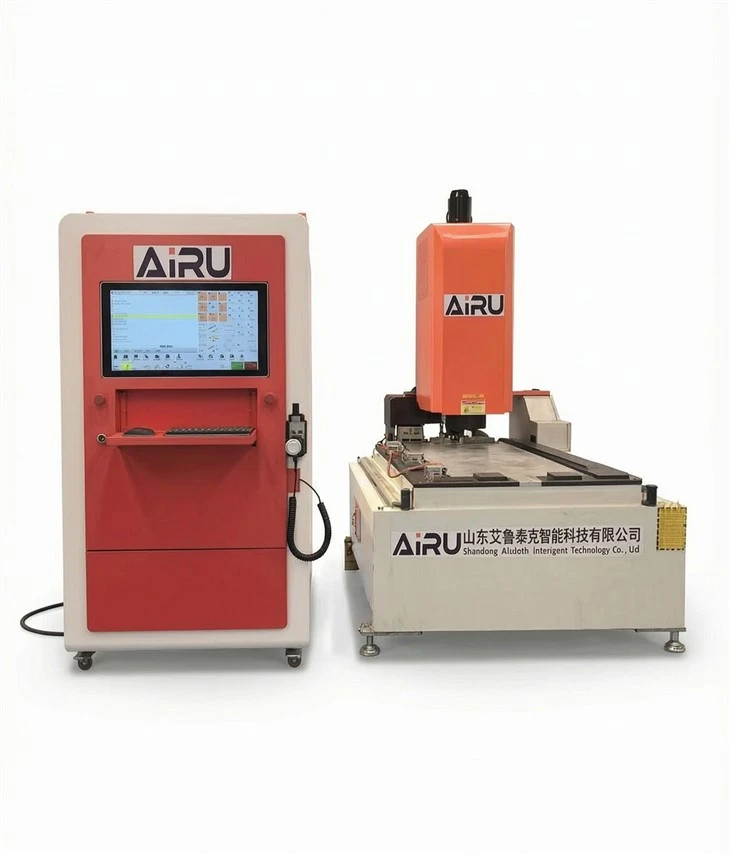

Mesin Kimpalan Kacau Geseran Formwork Aluminium (AL-FSW-360M)
AL-FSW-Mesin Kimpalan Kacau Geseran 360M menggunakan kawalan CNC untuk mencapai kimpalan lengkung satah 2D. Ia digunakan secara meluas untuk mengimpal acuan aloi aluminium, sink haba CPU/LED, plat penyejuk air, sink haba dan sirip pengecas EV, meliputi aeroangkasa, pembinaan kapal, transit kereta api, kenderaan tenaga baharu dan industri elektronik. Mesin ini mempunyai struktur tegar yang stabil, sistem berkuasa, ketepatan tinggi, prestasi yang boleh dipercayai dan hayat perkhidmatan yang panjang. Reka bentuk dioptimumkan berterusan memberikan industri-kecekapan-tinggi dan peralatan berketepatan tinggi.
Kelebihan Keseluruhan
- Katil mesin, meja kerja, lajur bersepadu, gerabak slaid dan kepala gelendong semuanya dibuat daripada besi tuang HT300/HT250 premium. Semua komponen menjalani pelepasan tekanan penyepuhlindapan dan getaran sekunder selepas separuh-kemasan untuk memastikan kestabilan struktur yang cemerlang.
- Mengguna pakai struktur jenis gantri-dengan katil bersepadu, meja kerja, lajur, gerabak gelongsor dan kepala gelendong. Tiga paksi dipasang dengan skru bola-kepersisan tinggi dan rel panduan linear untuk pergerakan yang licin dan tepat.
- Dilengkapi dengan sistem pelinciran automatik, yang menyediakan pelinciran litar-bermasa dan penuh untuk memanjangkan hayat perkhidmatan dan mengurangkan penyelenggaraan.
- Penghalaan kabel tersembunyi dalaman meminimumkan pendawaian luaran, memastikan susun atur mesin kemas, kemas dan estetik.
Spesifikasi Teknikal
|
Meja kerja |
||
|
Saiz Meja Kerja |
3000×1000 |
mm |
|
T-slot (saiz×slot×pitch) |
22×5×165 |
mm |
|
Maks. Kapasiti Muatan |
3800 |
Kg |
|
Perjalanan |
||
|
X-Perjalanan paksi |
3000 |
mm |
|
Y-Perjalanan |
1000 |
mm |
|
Z-Perjalanan paksi |
300 |
mm |
|
Jarak dari Hujung Tirus Spindle ke Jadual (pelepasan Z) |
0–500 |
mm |
|
gelendong |
||
|
Tirus gelendong |
BT50 |
- |
|
Kuasa Spindle |
11 |
Kw |
|
Kelajuan Spindle |
3000 |
rpm |
|
Motor Servo 4 paksi XYZC |
11/7.5/5.5 dengan brek + 1:5/2+1:10 |
KW |
|
Mod Pemacu 4 paksi XYZC |
Paksi XY: pemacu terus; Paksi ZC: dengan pengurang |
- |
|
Skru & Rak |
||
|
X-paksi |
Rak heliks M1.5_ 20_ 20_19x19-m6_R |
- |
|
Y-paksi |
Rak heliks M1.5_ 20_ 20_19x19-m6_R |
- |
|
Z-paksi |
Skru bola TBI3205 |
- |
|
Garis Panduan Linear |
||
|
X-paksi |
RGW30HC-2 |
- |
|
Y-paksi |
RGW30HC-2 |
- |
|
Z-paksi |
RGW30HC-2 |
- |
|
Kelajuan |
||
|
Kelajuan Kimpalan |
0–2000 |
mm/min |
|
X-paksi Rapid Traverse |
10000 |
mm/min |
|
Y-paksi Rapid Traverse |
10000 |
mm/min |
|
Z-paksi Rapid Traverse |
8000 |
mm/min |
|
Keadaan Kimpalan |
||
|
Bahan Kimpalan |
Aloi aluminium, aloi tembaga |
- |
|
Jenis Kimpalan |
Garis lurus, sendi punggung, lengkung satah 2D |
- |
|
Peranti Tekanan Malar |
Pilihan |
- |
|
Ketepatan |
||
|
X-Ketepatan Kedudukan Paksi |
0.015/300 |
mm |
|
Y-Ketepatan Kedudukan paksi |
0.015/300 |
mm |
|
Z-Ketepatan Kedudukan paksi |
0.015/300 |
mm |
|
Ketepatan Penentududukan Ulangan X-paksi |
0.015 |
mm |
|
Y-Ketepatan Penentududukan Ulangan |
0.015 |
mm |
|
Z-Ketepatan Penentududukan Ulangan |
0.015 |
mm |
|
Lain-lain |
||
|
Tekanan Udara yang Diperlukan |
6 |
KG/CM² |
|
Jumlah Kuasa |
40 |
KW |
|
Berat badan |
15 |
T |
|
Dimensi Keseluruhan |
4000×2500×2200 |
mm |
